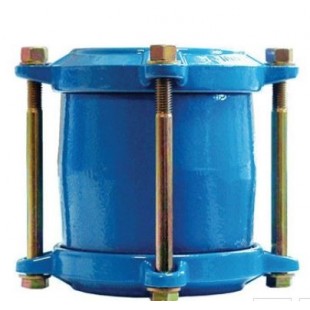

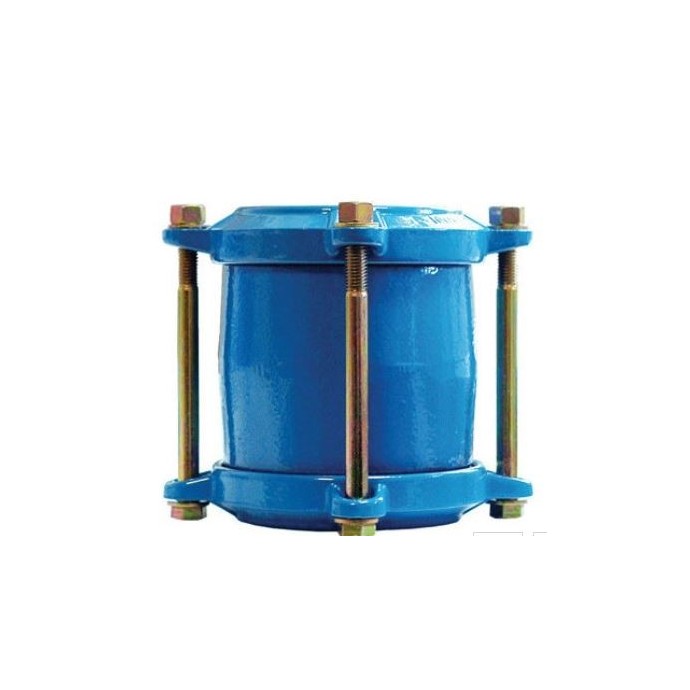

Jonction Fonte R5 D75

• Utilisation: Sur canalisation PVC pression 10 & 16 bars NF T 54 016 (pour les canalisations PE, utiliser les jonctions SR5)

• Joint: large Huot pas de butée intérieure

• Info: Décalage angulaire jusqu'à 6°

Préparation :

- Raccord : desserrer la visserie, libérer et aligner les composants d'étanchéité et de compression.

- Tube : couper en section droite, exécuter chanfrein à 30°.

Étanchéité :

Serrer la visserie V en diagonale dans l'ordre marqué ci-contre jusqu'au couple indiqué an d'obtenir l'étanchéité requise.

Vérification : Serrage : avec clé dynamométrique. (performances maxi. obtenues à 50 Nm)
